Spiral Tower

Opdracht

Kunstlinie Almere Flevoland (KAF) wilde ter gelegenheid van haar heropening een tijdelijk object laten ontwerpen om het naastgelegen plein te verlevendigen en bezoekers uitnodigen tot een fysieke activiteit. Arc² architecten heeft hiervoor een uitkijktoren van pallets ontworpen. Als studenten aan het Windesheim Flevoland zijn medestudent Maro en ik in opdracht van KAF bezig geweest met de bouwkundige uitwerking van de Spiral Tower in nauwe samenwerking met verschillende disciplines. Zo hebben wij een bouwteam samengesteld bestaande uit de architect (Arc² architecten, aannemer (Van Wijnen), constructeur (Van Rossum), Gemeente Almere en vooral studenten (Windesheim en ROC). Onze opdracht was het ontwerp bouwkundig uitwerken, maar wij wilden iets daadwerkelijk realiseren, iets wat studenten weinig kunnen/mogen doen! Tijdens de uitwerking zijn wij bezig geweest met het optimaliseren van het ontwerp, Bouwtechnische tekeningen, constructie berekenen, omgevingsvergunning aanvragen, financiering/sponsoring, bouwvoorbereiding en uiteindelijk hebben wij kunnen meebouwen aan deze prachtige toren.

Ontwerp

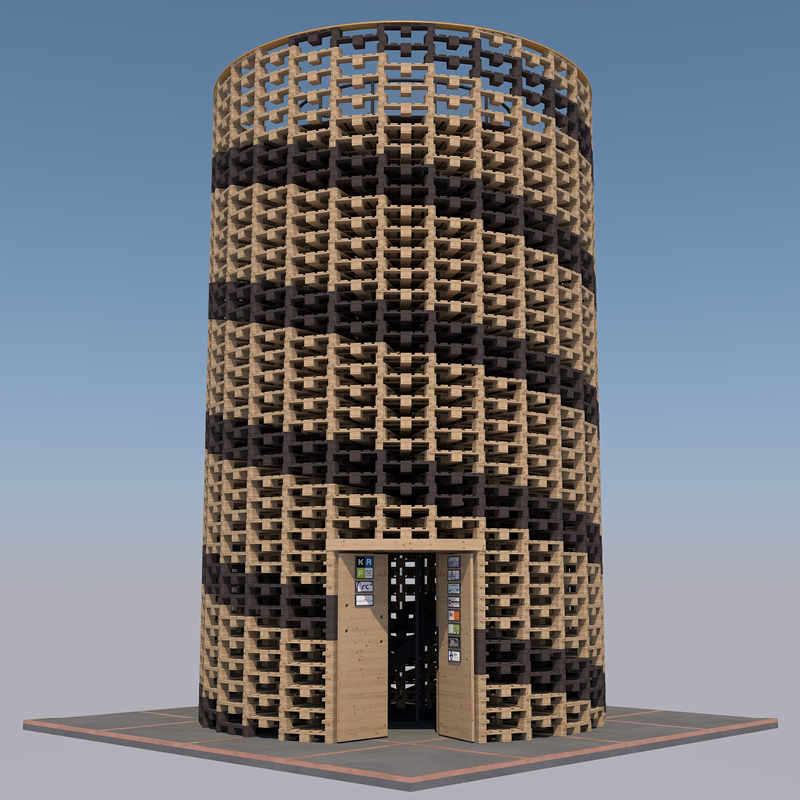

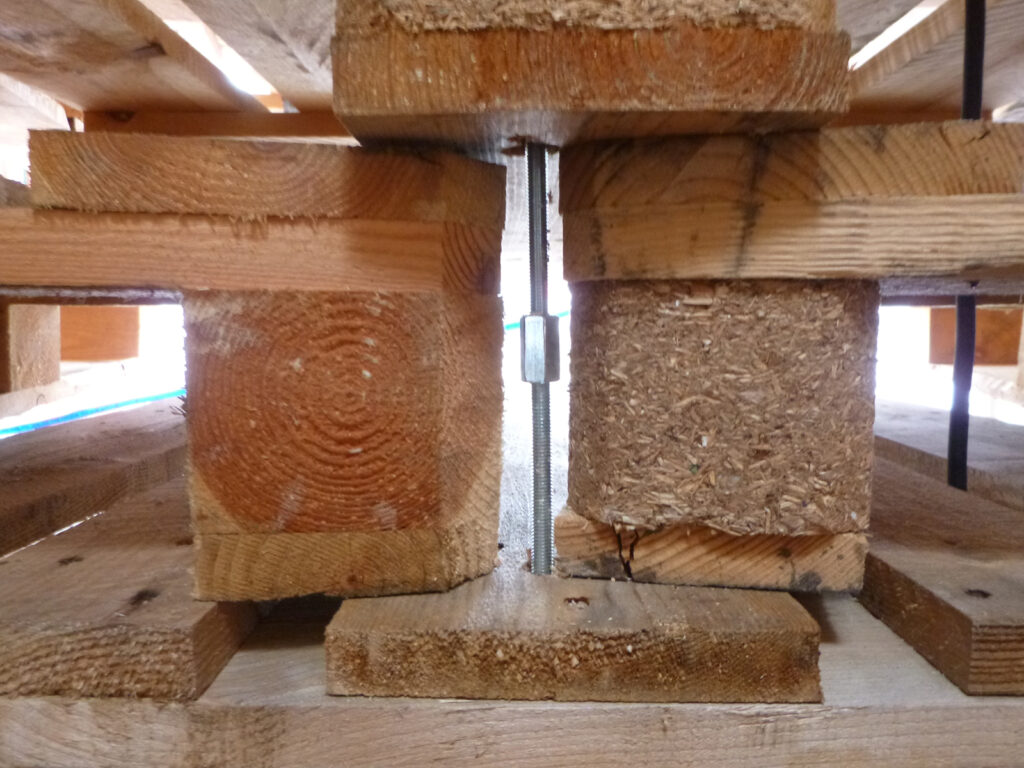

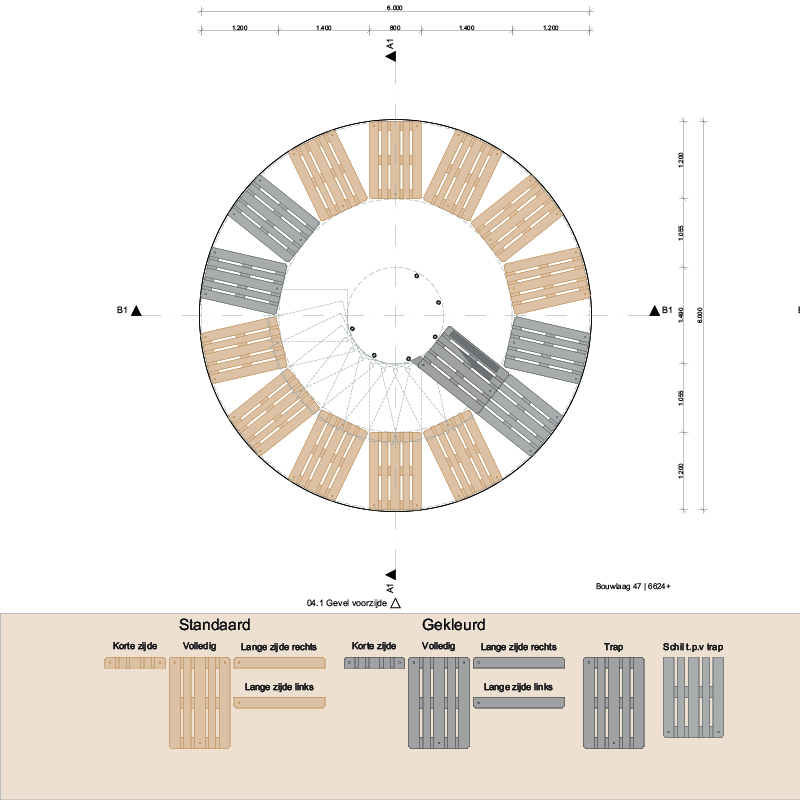

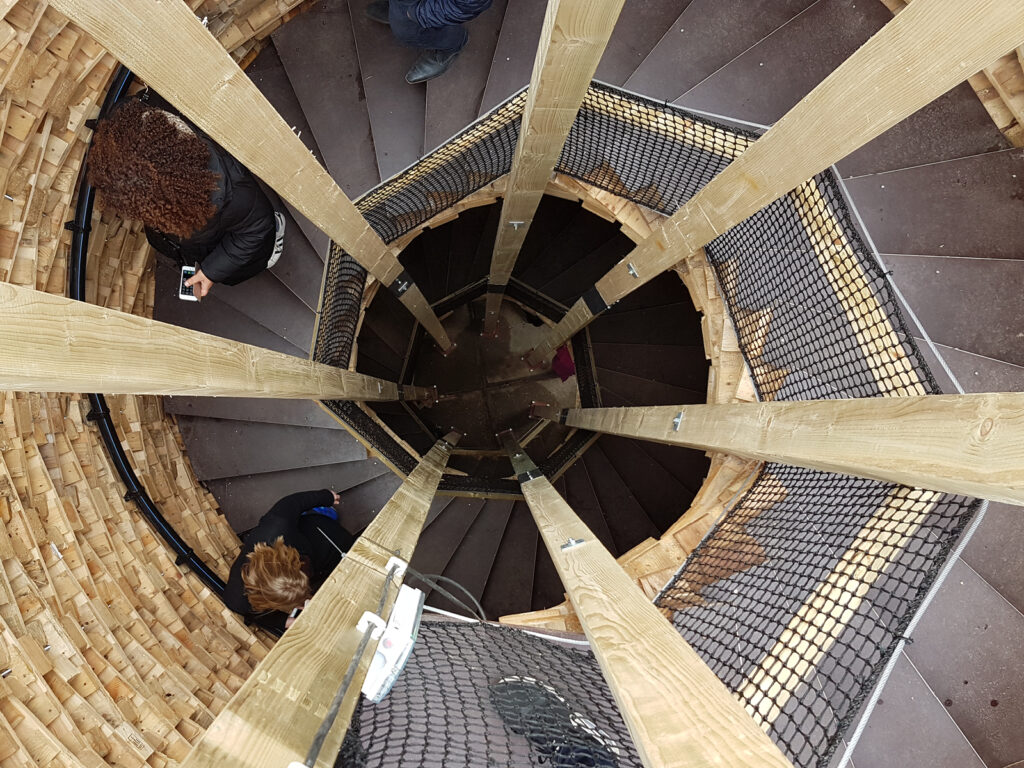

De Spiral Tower bestaat bijna volledig uit hergebruikte europallets. Deze pallets hebben een standaard afmeting waardoor ze modulair inzetbaar zijn. Sommige pallets zijn bewerkt om bijvoorbeeld als balustrade te kunnen toepassen. De pallets zijn op een tijdelijke fundering van hergebruikte stelconplaten opgestapeld. Om te voldoen aan constructieve eisen was het noodzakelijk om de pallets goed aan elkaar te verbinden. Dit hebben wij gedaan door de pallets in halfsteensverband te stapelen en in de klossen stalen staven toe te passen welke de pallets in verticale richting naar elkaar toe trekken. De spiraalvormige trap is ook gemaakt van pallets. Deze worden in de kern gedragen door houten kolommen. De treden zijn van buitenaf goed afleesbaar doordat deze pallets een contrasterende kleur hebben. Om het contrast ’s avonds ook afleesbaar te maken is er een lichtlijn aangebracht in de kleuren van KAF.

Circulair & Remontabel

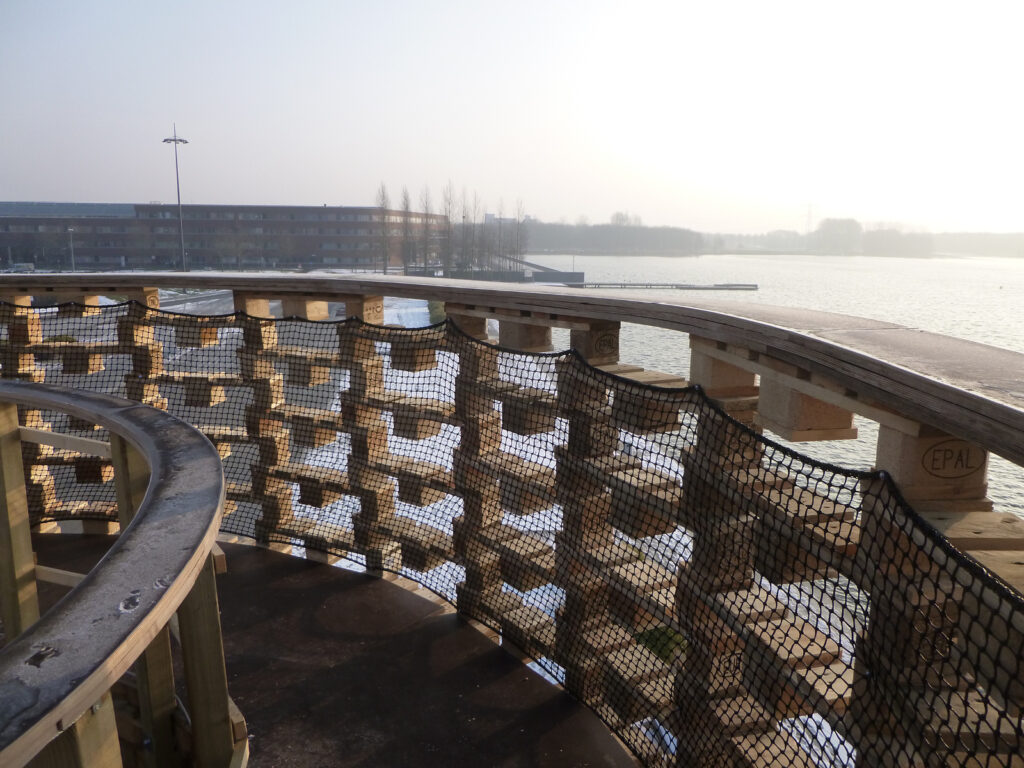

De toegepaste materialen zijn vrijwel volledig hergebruikt. Zo bestaat de fundering uit hergebruikte stelconplaten. De Toren is opgebouwd met hergebruikte pallets. Daarnaast zijn de traptreden bekleed met hergebruikt betonplex en is de leuning gemaakt van oude mantelbuizen. De balustradelangs de trap en boven in de toren is gemaakt van oude netten. Het constructie staal wat de pallets bij elkaar houd is wel nieuw, maar ook remontabel door lengtes van een meter steeds te verlengen.

Na zijn tijdelijke standplaats op het plein naast KAF is de toren gedemonteerd en opnieuw opgebouwd in een nieuw recreatie gebied op de voormalige stortlocatie Braambergen in Almere.

Project informatie

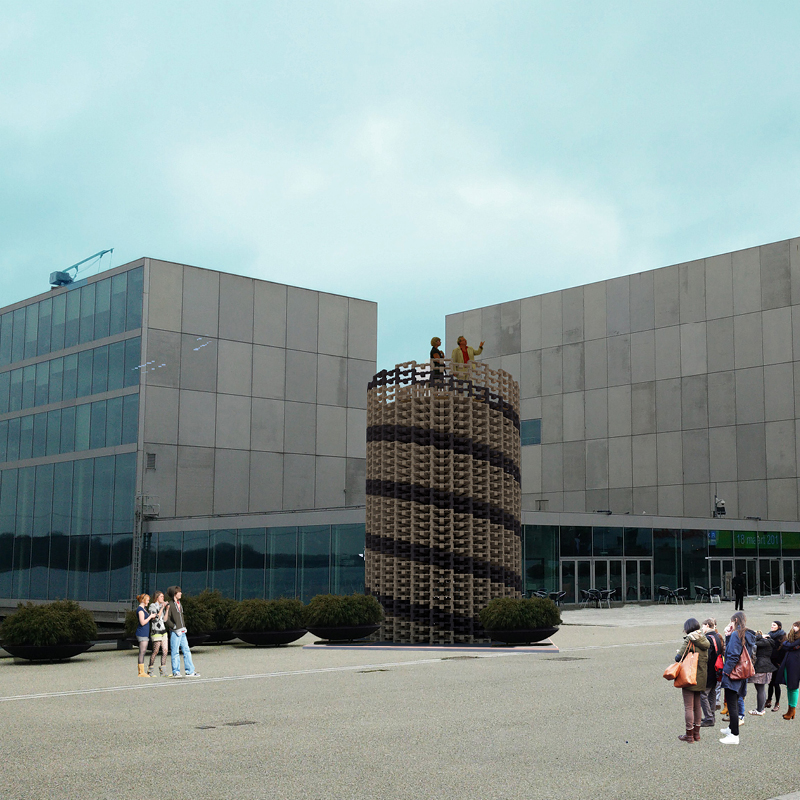

Ontwerplocatie Almere Esplanade
Tweede locatie Almere Braambergen
Ontwerp 2015-2016
Realisatie 2017

Opdrachtgever
Kunstlinie Almere Flevoland
Ontwerp
Arc² architecten
Bouwkundige uitwerking Windesheim Flevoland (Nick Rots & Maro Lange)
Constructeur Van Rossum
Aannemer/Bouwbegeleiding Van Wijnen
Uitvoering ROC Lelystad
Lichtinstallatie Breedveld & Schröder
Financiering Het Almere Fonds

Mijn bijdrage

Ontwerp optimaliseren
Definitief ontwerp

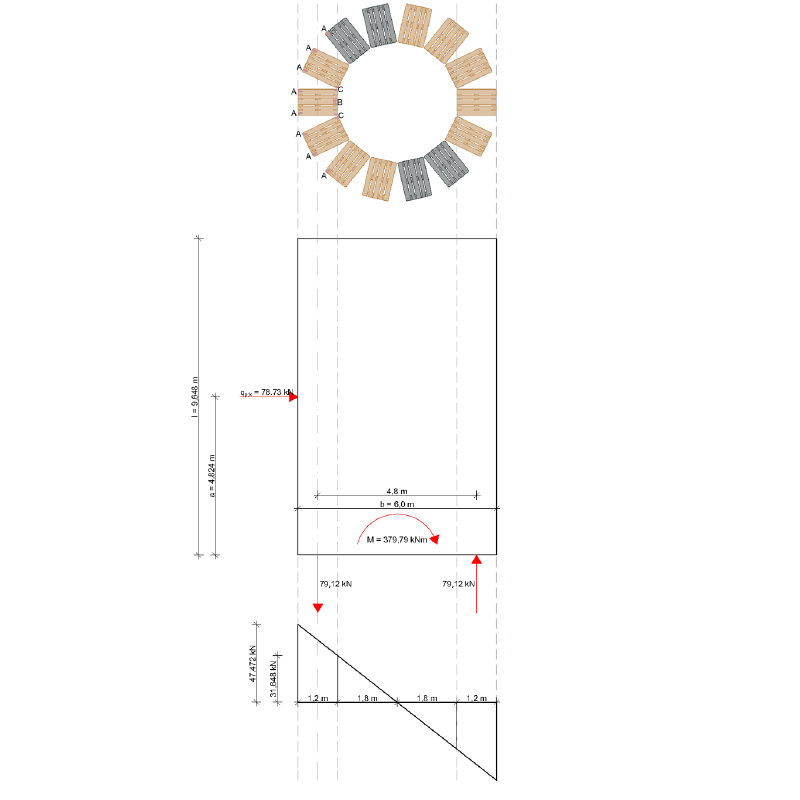

Constructieberekeningen
Bouwteam & Financiering organiseren
Visualiseren
Bouwbesluit en vergunningen
Bouwvoorbereiding

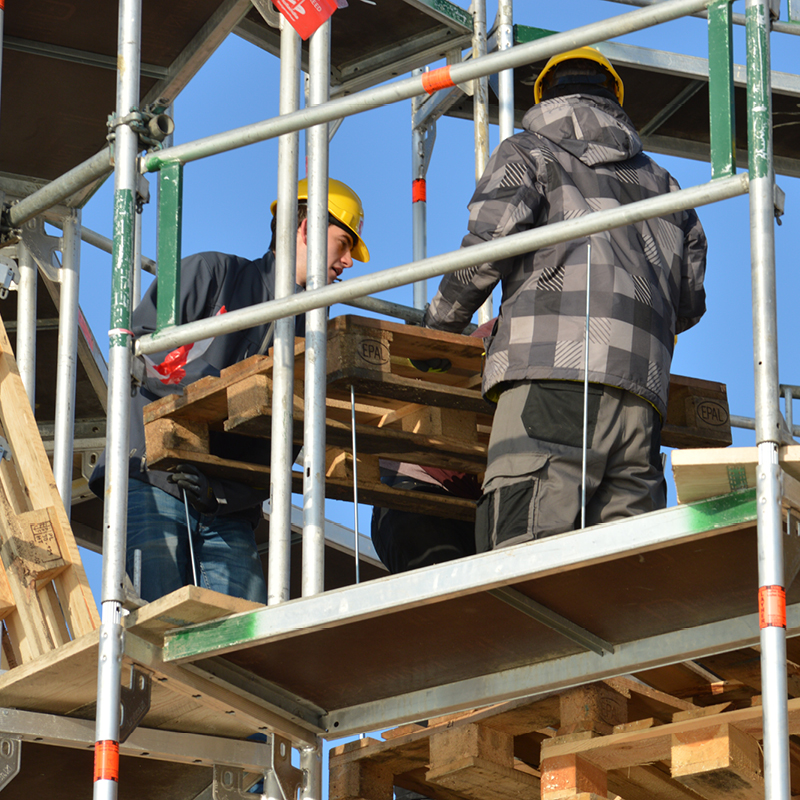

Bouwen

Publicaties & Nominaties
